LK Plniaca sada 5/4"

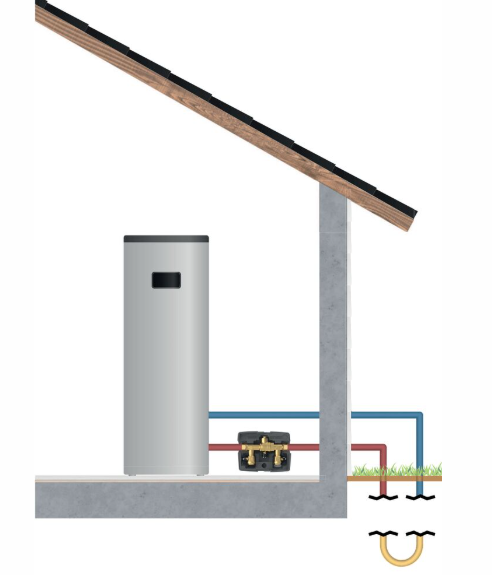

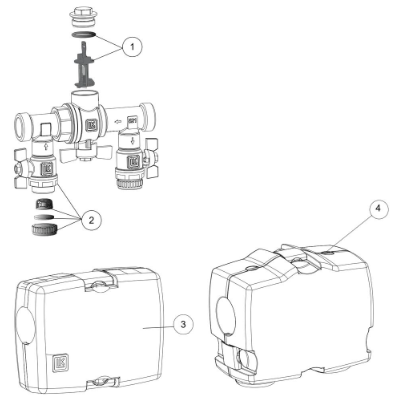

LK 521 MultiFill® je kombinovaný ventil na jednoduché plnenie chladiacej kvapaliny do systémov tepelných čerpadiel so zemným zdrojom. Ventil obsahuje filter na ochranu výparníka pred možnými nečistotami. Jeho kompaktná konštrukcia umožňuje inštaláciu v obmedzených priestoroch. Ventil je dodávaný s izoláciou, ktorá chráni pred kondenzáciou a možným zamŕzaním. LK 521 MultiFill® možno použiť aj v iných aplikáciách, kde je potrebné plnenie a filtrácia.

Šípky na telese ventilu označujú smer prúdenia. Izolácia dodaná s ventilom by mala byť použitá. Okrem čistenia filtra nie je potrebná žiadna údržba.

LK 521 MultiFill® 25

• pre tepelné čerpadlá, max. 12 kW

LK 521 MultiFill® 32

• pre tepelné čerpadlá, max. 30 kW

LK 521 MultiFill® 50

• pre tepelné čerpadlá, max. 50 kW

Filter je potrebné vyčistiť ihneď po inštalácii, o mesiac neskôr a následne každé dva roky alebo pri dopĺňaní kvapaliny do systému. Inštaláciu je potrebné pravidelne kontrolovať.

Technické údaje

• Max. pracovný tlak: 1,0 MPa (10 bar)
• Pracovná teplota: Min. -20 °C / Max. 80 °C
• Veľkosť oka filtra:
  • Hlavný ventil DN25, DN32: 0,6 mm²
  • Hlavný ventil DN50: 1,0 mm²
  • Plniaci ventil DN25, DN32: 0,7 mm²
  • Plniaci ventil DN50: 0,7 mm²
• Štandard závitu: G - vonkajší závit
• Médiá:
  • Médium 1: Zmes voda - glykol, max. 50 %
  • Médium 2: Zmes voda - glykol, max. 30 %
  • Médium 3: Zmes voda - etanol, max. 30 %
• Materiál telesa ventilu: Mosadz EN 12165 CW617N
• Materiál izolácie: Expandovaný polystyrén (EPS)
• Materiál filtračného prvku:
  • Hlavný ventil: Plast, nehrdzavejúca oceľ
  • Plniaci ventil: Nehrdzavejúca oceľ
• Materiál tesnenia: EPDM
• Pracovná teplota pri zmesi s etanolom: Max. 60 °C
